DS-2FM2466
Documentos
Descripción del artículo

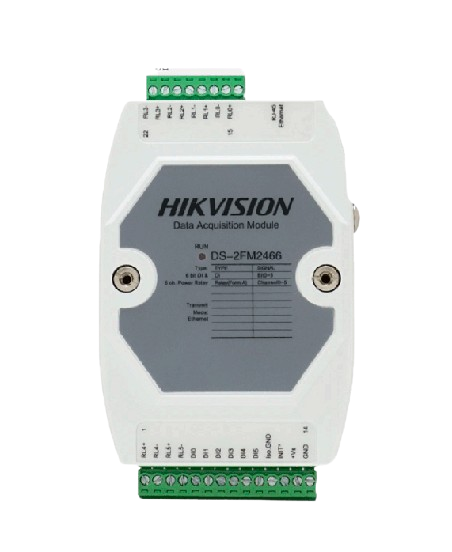

Módulo IO de alarma Hikvision con 6 entradas digitales y 6 salidas de relé, comunicación por Ethernet y doble watchdog. Ideal para sistemas CCTV con integración avanzada de eventos.
Funciones especiales
Entradas digitales configurables: Admite contacto seco o húmedo, con modos de trabajo como enclavamiento, contador y medición de frecuencia.
Salidas de relé tipo Form-A: Permiten activar dispositivos externos con retardo o salida por frecuencia.
Interfaz Ethernet 10/100 Mbps: Comunicación de red estable para integración con sistemas de videovigilancia.
Doble temporizador watchdog: Supervisión continua para garantizar estabilidad operativa.
Protección eléctrica avanzada: Aislamiento de 2000 V y protección contra inversión de polaridad.
Alta durabilidad: Más de 100.000 ciclos eléctricos y 20 millones de ciclos mecánicos.
Lista de características principales
6 entradas digitales (contacto seco o húmedo)
6 salidas de relé tipo Form-A
Modos de entrada: enclavamiento, contador, frecuencia
Modos de salida: retardo, frecuencia de pulso
Interfaz Ethernet 10/100 Mbps
Doble watchdog
Aislamiento eléctrico de 2000 V
Protección contra inversión de polaridad
Consumo: 2.5 W @ 24 VDC
Temperatura operativa: -10 °C a +70 °C
Alta resistencia mecánica y eléctrica
Tabla de características técnicas
| Categoría | Especificación |
|---|---|
| Entradas digitales | 6 canales, contacto seco o húmedo |
| Voltaje entrada (seco) | Nivel 0: tierra / Nivel 1: circuito abierto |
| Voltaje entrada (húmedo) | Nivel 0: 0–3 V / Nivel 1: 10–30 V |
| Modos de entrada | Enclavamiento bajo-alto, alto-bajo, contador, frecuencia |
| Contador | 32 bits, rango 0–3 kHz |
| Salidas digitales | 6 salidas de relé tipo Form-A |
| Capacidad de contacto | AC: 250 V @ 5 A / DC: 30 V @ 3 A |
| Voltaje de cortocircuito | 500 VAC (50/60 Hz) |
| Tiempo de activación | Encendido: 7 ms / Apagado: 3 ms / Total: 10 ms |
| Frecuencia máx. operación | 20 ciclos/min (carga nominal) |
| Durabilidad eléctrica | 100.000 ciclos @30 VDC/3 A y @250 VAC/3 A |
| Durabilidad mecánica | 20 millones de ciclos (sin carga) |
| Frecuencia de salida | ≤ 3 Hz |
| Aislamiento eléctrico | 2000 V |
| Interfaz de red | Ethernet 10/100 Mbps |
| Watchdog | Doble temporizador de vigilancia |
| Voltaje de alimentación | +10 V a 30 VDC |
| Protección energética | Protección contra inversión de polaridad |
| Consumo energético | 2.5 W @ 24 VDC |
| Temperatura de operación | -10 °C a +70 °C |
| Temperatura de almacenamiento | -20 °C a +80 °C |
No hay especificaciones disponibles para este producto.
No hay documentos disponibles para este producto.
Especificaciones
| Marca | Hikvision |
